首页 同步带轮常见问题

同步带轮规格型号

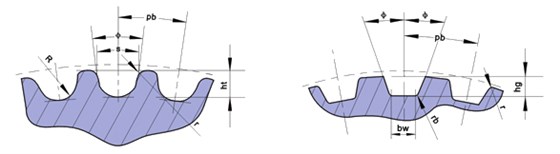

圆弧齿同步带轮轮齿 Arc tooth Timing tooth
型 槽
节距 pb
齿槽深 hg
齿槽圆弧半 径 R
齿顶圆半角 r1
齿槽宽 s
两倍节顶距 2δ
齿形角
3M
3
1.28
0.91
0.26~0.35
1.9
0.762
≈14°
5M
5
2.16
1.56
0.48~0.52
3.25
1.144
≈14°
8M
8
3.54
2.57
0.78~0.84
5.35
1.372
≈14°
14M
14
6.2
4.65
1.36~1.50
9.8
2.794
≈14°
20M
20
8.6
6.84
1.95~2.25
14.8
4.32
≈14°
直边齿廓尺寸 Dimension of linear type pulley

t

1、同步带轮的型式
2、齿型尺寸、公差及技术参数
3、各种型号同步带轮齿面宽度尺寸表
4、订购须知
