同步带轮的节圆直径计算：
豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv Dp=p×Z/∏
Dp： 节径
豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv Z ： 齿数
豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv ∏： 圆周率
同步带轮实际外圆直径计算：
豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv De= Dp-2δ
豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv Dp：节径
δ：节顶距

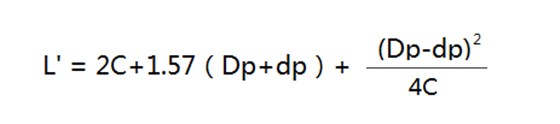

同步带轮中心距及同步带节线长计算：
L’：近似皮带节线长
C ：两轴的中心距
豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv Dp ：大带轮的节径
豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv dp ：小带轮节径

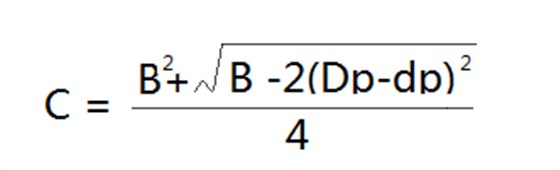

同步带轮中心距的确定：
B = L–1.57(Dp+dp)
L： 皮带节线长
圆弧齿轮传动设计步骤：
豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv 1) 简化设计：根据齿轮传动的传动功率、输入转速、传动比等条件，确定中心距、模数等主要参数。如果中心距、模数已知，可跳过这一步。
豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv 2) 几何设计计算：设计和计算齿轮的基本参数，并进行几何尺寸计算。
3) 强度校核：在基本参数确定后，进行精确的齿面接触强度和齿根弯曲强度校核。
4) 如果校核不满足强度要求，可以返回。
