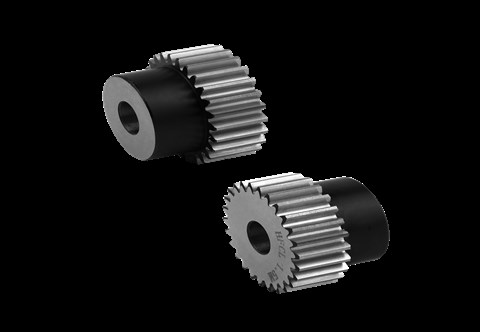

产品信息
| 型式 | [?M?]?材质 | [?S?]?表面处理 | [?H?]?硬度 | [?A?]?附件 | ||
| 圆孔 | 圆孔＋螺纹孔 | 键槽孔?键槽孔＋螺纹孔 | ||||
| GEAHBH | GEABH | GEAKBH | 相当于S45C | 四氧化三铁保护膜 | 齿部高频淬火 | 固定螺丝 |
| 51～55HRC(深度1mm以上) | (＊轴孔规格为圆孔时不附带) | |||||
基本情报
| 材质 | 普通钢材 | 热处理 | 高频淬火 | 表面处理 | 四氧化三铁保护膜(发黑处理) | 金属类材质 | S45C相当 |
| 轮齿研磨 | 有 | 齿隙 | 有 | 轴承 | 无 | 轴孔公差 | >H7 |

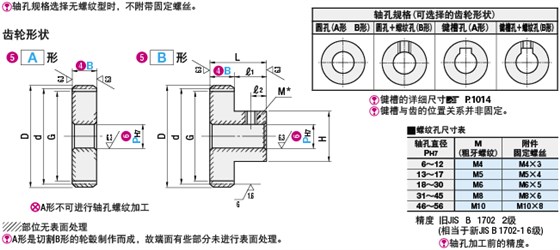

产品结构
规格表
请按照选型步骤1-6选型。
1型式——2模数——3齿数——4厚度——5齿轮形状——6轴
选型举例：
| GEAKBH2.0 | - | 30 | - | 20 | - | A | - | 25N |
| GEABH1.0 | - | 30 | - | 8 | - | B | - | 15 |

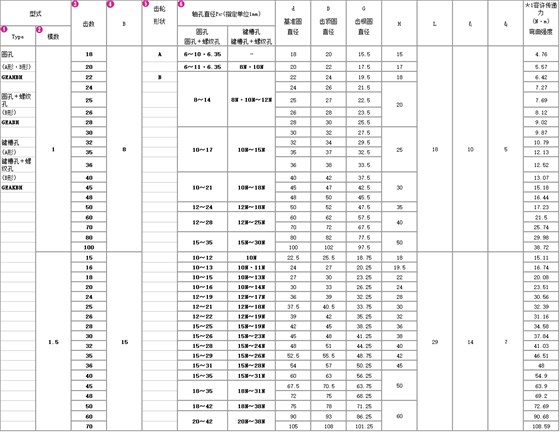

■模数1.0/1.5
[ ! ]选购键槽孔＋螺纹孔的轴孔直径10、键槽宽4.0mm(高1.8mm)的规格时，请将P尺寸指定为10K。
＊1表中的容许传递力是在普通条件下算出的参考值。

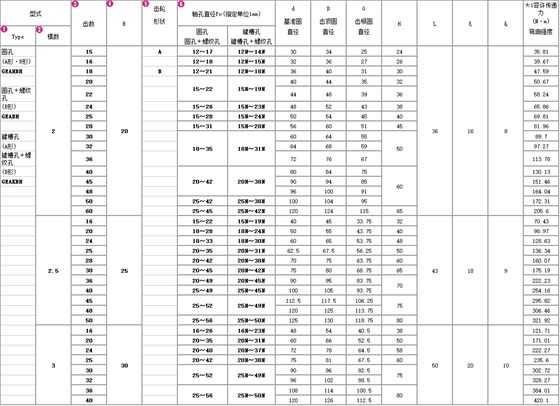

■模数2.0/2.5/3.0
＊1表中的容许传递力是在普通条件下算出的参考值。
| Type | [?M?]?材质 | [?S?]?表面处理 | [?H?]?硬度 | [?A?]?附件 | ||
| 圆孔 | 圆孔＋螺纹孔 | 键槽孔?键槽孔＋螺纹孔 | ||||
| GEAHBH | GEABH | GEAKBH | 相当于S45C | 四氧化三铁保护膜 | 齿部高频淬火 | 固定螺丝 |
| 51～55HRC(深度1mm以上) | (＊轴孔规格为圆孔时不附带) | |||||
基本情报
| 材质 | 普通钢材 | 热处理 | 高频淬火 | 表面处理 | 四氧化三铁保护膜(发黑处理) |
| 轮齿研磨 | 有 | 齿隙 | 有 | 轴承 | 无 |
| 金属类材质 | S45C相当 | 轴孔公差 | H7 |
|
|
