同步带轮的节圆直径计算：

豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv      Dp=p×Z/∏

豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv      Dp： 节径

     Z ： 齿数

    ∏： 圆周率

同步带轮实际外圆直径计算：

    De= Dp-2δ

豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv     Dp：节径

    δ：节顶距

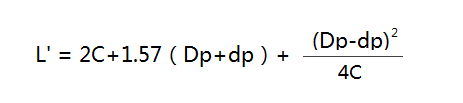

同步带轮中心距及同步带节线长计算：

    L’：近似皮带节线长

豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv     C ：两轴的中心距

豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv     Dp ：大带轮的节径

    dp ：小带轮节径

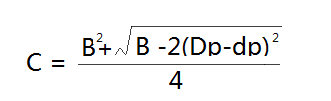

同步带轮中心距的确定：

    B = L–1.57(Dp+dp)

豆传媒剧mv入口在线看-91传剧原创mv在线观看-传媒剧在线mv红杏-麻do传媒剧在线观看-豆传媒剧在线mv免费-麻do传媒在线mv L： 皮带节线长

圆弧齿轮传动设计步骤：

1) 简化设计：根据齿轮传动的传动功率、输入转速、传动比等条件，确定中心距、模数等主要参数。如果中心距、模数已知，可跳过这一步。

2) 几何设计计算：设计和计算齿轮的基本参数，并进行几何尺寸计算。

3) 强度校核：在基本参数确定后，进行精确的齿面接触强度和齿根弯曲强度校核。

4) 如果校核不满足强度要求，可以返回。
